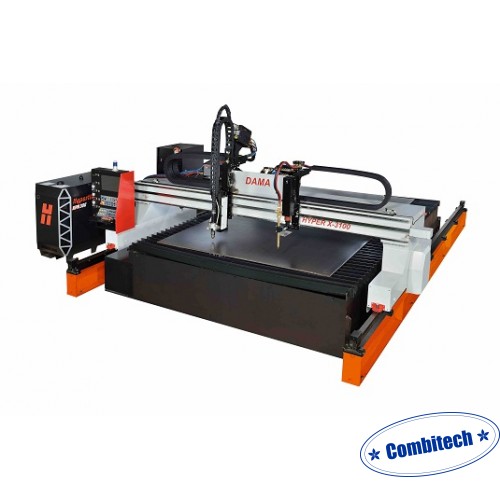

Hyper X Gantry Type Series
- Gantry design for heavy duty: Ensuring both precision and reliability.
- Two full sized saddles, running on longitudinal guide rails: Giving high precision and durability.
- High speed digital EtherCAT communicate interface between controller and digital AC servo drive system enhances overall machine system reliability, the positioning speed up to 18 M/min.
- Linear guide for transverse precision and durability.
- 300mm width transverse guide, stability and precision even with heavy torch suspension units.
- Transverse energy feed chains: Giving efficient transportation of hoses and cables.
- HYPER X set up with Edge Connect controller, Sensor THC plasma height sensor and XPR X-definition auto-gas plasma, provides high performance and achieve repeatable excellent cutting quality.
- Phoenix Software version 10 built-in CNC controller: Hypertherm EDGE Connect shape cutting control which can automatically generate cut program from build-in 68 pattern or external DXF input. Also can automatically setting the process parameters of mild-steel,stainless steel and aluminum to ensure the best cutting performance.
- User-friendly CutPro Wizard embedded.
- DXF and DWG file can be input directly and through built-in ProNest 2019LT CNC to process array nesting for single part.
- 19" touch screen and Windows 10 embedded operation system.
- True hole cutting technique : for the mild steel cutting, the hole diameter can be processed 1-2 times thickness of the plate (below 26mm)without post-processing.
- Option the VMI or OptiMix gas control console of XPR to achieve high quality cutting formild-steel,stainless steel and aluminum.
- XPR Plasma status and diagnostics can be monitored from CNC controller or WiFi remote monitor.
|
Model |
Hyper X 2500 |
Hyper X 3100 |
Hyper X 4000 |
Hyper X 5000 |
Hyper X 6000 |
|
Chiều rộng cắt hữu dụng (A) |
2500 mm |
3100 mm |
4000 mm |
5000 mm |
6000 mm |
|
Khoảng cách ray (B) |
3500 mm |
4100 mm |
5000 mm |
6000 mm |
7000 mm |
|
Chiều dài cắt |
6500 mm +(X) |
||||
|
Chiều dài ray |
9000 mm +(X) |
||||
|
Tốc độ cắt |
1～6000 mm/min |
||||
|
Tốc độ chạy nhanh |
18000 mm/min |
||||
|
Nguồn |
3 phases, 220V, 50~60Hz, 5KVA or on request |
||||
|
Model |
DMP |
DMP |
DMP |
DMP |
DMP |
DMP |
|
Effective cutting width |
1524 mm |
1524mm |
1800mm |
1800mm |
2000mm |
2000mm |
|
Effective cutting length |
3100mm |
6100mm |
3100mm |
6100mm |
3100mm |
6100mm |
|
Machine space (W x L) mm |
3000 x 4500 |
3000 x 8000 |
3300 x 4500 |
3300 x 8000 |
3500 x 4500 |
3500 x 8000 |
|
Longitudinal drive |
Dual AC Servo Motor/Rack / linear guide |
|||||
|
Transverse drive |
AC Servo Motor/Rack / linear guide |
|||||
|
Cutting Speed |
100～6000 mm/min |
|||||
|
Rapid Speed |
18000 mm/min |
|||||
|
Plasma torch |
Smart THC |
|||||
|
Plasma cutting capacity |
1~50mm, Refer to plasma |
|||||
|
Plasma gas |
Refer to plasma model |
|||||
|
Power supply (CNC use) |
3 phase, 220V, 60Hz, 5KVA |
|||||
|
Power supply (plasma) |
Refer to plasma model |
|||||
