TAIWAN COMBITECH là nhà phân phối chính thức và duy nhất của SUNRISE tại Việt Nam

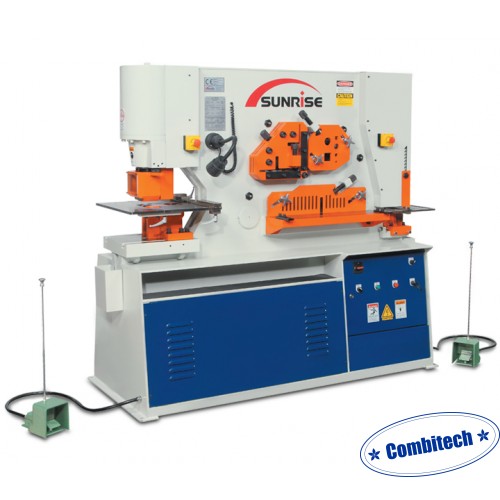

Máy Cắt Đột Thủy Lực Đa Năng SUNRISE





Model IW-60S
IW-60SD
IW-80S
IW-80SD
IW-100S
IW-100SD
IW-125S
IW-125SD
IW-165SD
Đột
Lực đột 60 Ton 80 Ton 100 Ton 125 Ton 165 Ton
Khả năng đột ø22 x 20 ø26 x 22 ø28 x 26 ø33 x 27 ø37 x 32
(Đường kính x độ
 dày)
ø50 x 9 ø50 x 12 ø50 x 15 ø50 x 18 ø50 x 24
Hầu (S) 310 310 310 310 -
Hầu (SD) 510 510 510 510 510
Channel Flange Punch (Height) 180 180 180 180 180
Hành trình 100 100 100 100 100
Tốc độ/ phút. (20mm stroke) 30 29 28 28 29
Chiều cao làm việc 1010 1050 1044 1069 1050
Cắt V
Cắt tại 90° 130 x 130 x 13 152 x 152 x 13 152 x 152 x 15 152 x 152 x 18 205 x 205 x 20
Cắt tại 45° Miter Shearing 65 x 65 x 8 80 x 80 x 10 80 x 80 x 10 80 x 80 x 10 80 x 80 x 10
Chiều cao làm việc 1115 1165 1216 1185 1185
Cắt thép la
Cắt thép la 350 x 15 460 x 15 610 x 16 610 x 18 760 x 20
(Rộng x dày) 240 x 20 300 x 20 400 x 20 400 x 25 400 x 30
Chiều dài dao 360 465 620 620 770
Angle Flange Trim 100 100 100 100 120
Chiều cao làm việc 910 926 954 920 920
Cắt thép thanh
Cắt thanh tròn ø40 ø45 ø45 ø50 ø60
Cắt thanh vuông 38 x 38 45 x 45 45 x 45 50 x 50 60 x 60
Channel Shear 130* 152* 152* 180* 203*
Cắt dầm I 130* 152* 152* 180* 203*
Chiều cao làm việc 1220 1270 1332 1310 1370
Notching
Rectangular Notcher (W x D x T) 50.8 x 90 x 9 50.8 x 90 x 12 63.5 x 90 x 12 63.5 x 90 x 13 63.5 x 90 x 16
Vee-Notcher (Side x Side x T) 90 x 90 x 10* 90 x 90 x 12* 105 x 105 x 12* 105 x 105 x 13* 105 x 105 x 16*
Working Height 910 926 954 920 920
Large Vee-Notcher (Side x Side x T) 145 x 145 x 8* 145 x 145 x 10* 145 x 145 x 12* 145 x 145 x 13* 145 x 145 x 13*
Chấn gấp V đơn (W x T) 250 x 15* 250 x 15* 250 x 20* 250 x 20* 250 x 20*
Chấn gấp V đa (W x T) 500 x 5* 500 x 5* 700 x 5* 700 x 5* 700 x 5*
Uốn thép V 102 x 6* 102 x 8* 102 x 13* 102 x 13* 102 x 13*
Notching đầu ống ø100* ø100* ø100* ø100*

ø100*

Model IW-60S
IW-60SD
IW-80S
IW-80SD
IW-100S
IW-100SD
IW-125S
IW-125SD
IW-165SD
Electric Power (HP) 7.5 HP 10 HP 10 HP 15 HP 20 HP
Net Weight (Apr.) (S) 1800 kg 2180 kg 2950 kg 3340 kg -
Net Weight (Apr.) (SD) 2200 kg 2650 kg 3450 kg 3950 kg 4950 kg
Gross Weight (Apr.) (S) 1950 kg 2360 kg 3180 kg 3590 kg -
Gross Weight (Apr.) (SD) 2380 kg 2880 kg 3700 kg 4220 kg 5250 kg
Machine Dimension (Apr.)
(S) (L x W x H)
1700x800x1710 1830x820x1760 2100x860x1810 2170x1030x1850 -
Machine Dimension (Apr.)
(SD) (L x W x H)
2070x800x1710 2210x820x1760 2460x860x1810 2490x1030x1850 2710x1070x2010
Packing Dimension (Apr.)
(S) (L x W x H)
1970x959x1990 2100x980x2040 2370x1020x2090 2440x1190x2130 -
Packing Dimension (Apr.)
(SD) (L x W x H)
2340x960x1990 2480x980x2040 2730x1020x2090 2760x1190x2130 2980x1230x2290



K SERIES

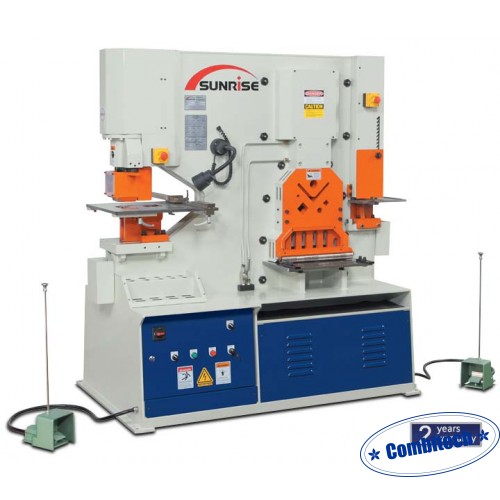

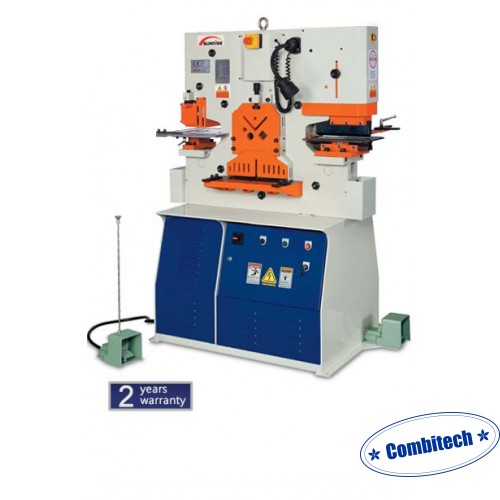

Model IW-45K IW-60K IW-60B IW-85KD
Punching
Punching Force 45 Ton 60 Ton 60 Ton 85 Ton
Punch Capacity ø22 x 15 ø22 x 20 ø22 x 20 ø27 x 22
(Diameter x Thickness) ø40 x 8 ø40 x 11 ø40 x 11 ø50 x 12
Throat Depth 165 200 200 410
Max. Stroke Length 30 40 40 100
Cycles / Min. (15mm stroke) 37 34 34 38
Working Height Up to Die 1050 1050 1050 1050
Angle Shearing
Shearing Force 45 Ton 60 Ton 60 Ton 110 Ton
Shearing Cylinder Stroke Length - - - 50
At 90° Shearing 75 x 75 x 6 100 x 100 x 7 100 x 100 x 7 130 x 130 x 12
Working Height 1000 1070 1070 1040
Flat Shearing
Flat Bar Shear 300 x 10 350 x 15 350 x 15 406 x 17
Blade Length 310 360 360 410
Working Height 800 805 805 726
Bar Shearing
Round Bar Shear ø30 ø40 ø40 ø45
Square Bar Shear 25 x 25 38 x 38 38 x 38 45 x 45
Channel Shear 75 x 40* 100 x 50* 100 x 50* 150 x 75*
I Beam Shear - - - 150 x 75*
Notching
Rectangular Notcher (W x D x T) 50.8 x 90 x 7 50.8 x 90 x 8 - 63.5 x 90 x 12
Vee-Notcher (Side x Side x T) 90 x 90 x 8* 90 x 90 x 8* - 105 x 105 x 12*
Channel Notching - - - 180~200
Working Height 1050 1050 - 1050
Special Tooling
Large Vee-Notcher (Side x Side x T) - - - 145 x 145 x 10*
Single Vee Press Brake (W x T) 160 x 8* 160 x 8* 160 x 8* 250 x 12*
Multi Vee Press Brake (W x T) 250 x 4* 250 x 6* 300 x 6 500 x 5*
Angle Bending 65 x 65 x 8* 65 x 65 x 8* 65 x 65 x 8* 100 x 100 x 7*
Pipe Notching ø60* ø60* ø60* ø100*
Other
Electric Power (HP) 5 HP 7.5 HP 7.5 HP 10 HP
Net Weight (Appr.) 870 kg 1160 kg 1360 kg 2720 kg
Gross Weight (Appr.) 970 kg 1310 kg 1510 kg 2920 kg
Machine Dimension (Appr.) 1050 x 760 x 1490 1180 x 760 x 163 1380 x 760 x 1630 1755 x 1020 x 1865
Packing Dimension (Appr.) 1300 x 880 x 1750 1460 x 900 x 1880 1700 x 870 x 1950 2000 x 1140 x 2120



SINGLE CYLINDER

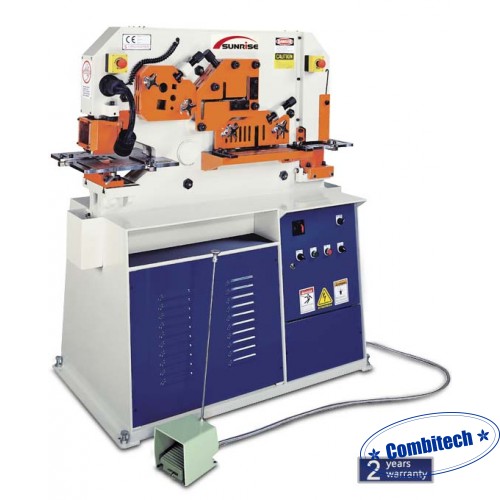

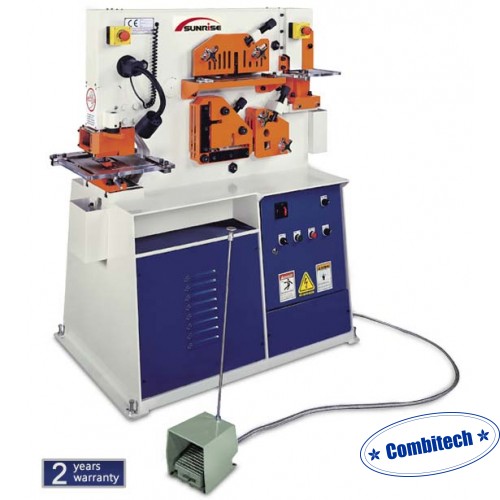

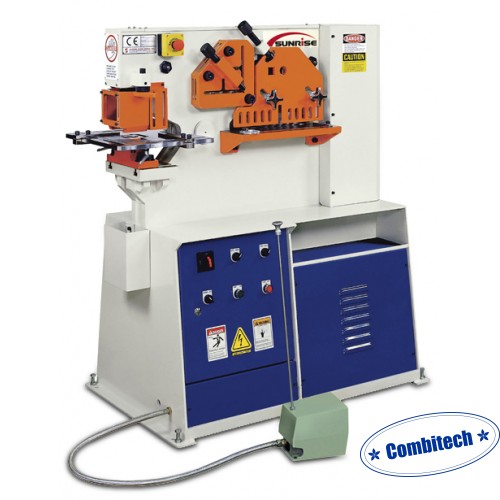

Model IW-45M IW-50A IW-60H
Punching
Punching Pressure 45 Ton 50 Ton 60 Ton
Punch Capacity ø22 x 15 ø20 x 18 ø28 x 15
(Diameter x Thickness) ø40 x 8 ø40 x 9 ø40 x 11
Throat Depth 175 180 220
Max. Stroke Length 35 42 55
Cycles / Min. (15mm stroke) 31 24 29
Working Height Up to Die 970 840 1000
Angle Shearing
At 90° Shearing 75 x 75 x 6 100 x 100 x 10 100 x 100 x 13
At 45° Miter Shearing 50 x 50 x 6 65 x 65 x 8 75 x 75 x 6
Working Height 1120 850 1236
Flat Shearing
Flat Bar Shearing 350 x 8 300 x 12 350 x 15
(Width x Thickness) 180 x 12 200 x 18 210 x 20
Blade Length 360 310 360
Angle Flange Trim 75 100 100
Working Height 970 1150 1006
Bar Shearing
Round Bar Shear ø25 ø32 ø40
Square Bar Shear 25 x 25 30 x 30 38 x 38
Channel Shear - 75 x 40* 100 x 50*
Working Height 1190 880 1260
Notching
Rectangular Notcher (W x D x T) - 50.8 x 90 x 7 50.8 x 90 x 8
Vee-Notcher (Side x Side x T) - 90 x 90 x 8* 90 x 90 x 10*
Working Height - 1150 1006
Special Tooling
Single Vee Press Brake (W x T) 160 x 8* 160 x 8* 160 x 8*
Multi Vee Press Brake (W x T) - 250 x 6* -
Angle Bending - 65 x 65 x 8* 65 x 65 x 8*
Other
Electric Power (HP) 5 HP 5 HP 7.5 HP
Net Weight (Appr.) 790 kg 1060 kg 1390 kg
Gross Weight (Appr.) 890 kg 1170 kg 1530 kg
Machine Dimension (Appr.) 1260 x 700 x 1350 1310 x 770 x 1450 1460 x 770 x 1560
Packing Dimension (Appr.) 1480 x 820 x 1570 1550 x 900 x 1700 1680 x 900 x 1780

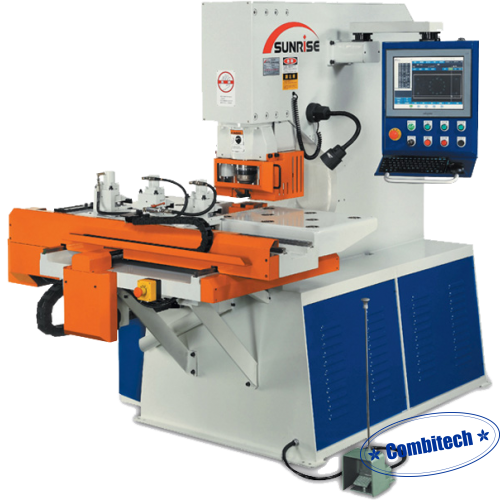

CNC TABLE

DOUBLE CYLINDER SERIES:

ModelIW-60S
IW-60SD
IW-80S
IW-80SD
IW-100S
IW-100SD
IW-125S
IW-125SD
IW-165SD
Punching
Punching Force 60 Ton 80 Ton 100 Ton 125 Ton 165 Ton
Punch Capacity ø22 x 20 ø26 x 22 ø28 x 26 ø33 x 27 ø37 x 32
(Diameter x Thickness) ø50 x 9 ø50 x 12 ø50 x 15 ø50 x 18 ø50 x 24
Throat Depth (S) 310 310 310 310 -
Throat Depth (SD) 510 510 510 510 510
Max. Stroke Length 100 100 100 100 100
Cycles / Min. (20mm stroke) 30 29 28 28 29
Working Height Up to Die 1010 1050 1044 1069 1050
Angle Shearing
At 90° Shearing 130 x 130 x 12 150 x 150 x 12 150 x 150 x 15 150 x 150 x 15 200 x 200 x 20
At 45° Miter Shearing 65 x 65 x 8 75 x 75 x 9 75 x 75 x 9 75 x 75 x 9 75 x 75 x 9
Working Height 1115 1165 1216 1185 1185
Flat Shearing
Flat Bar Shear 350 x 15 460 x 15 610 x 16 610 x 18 760 x 20
(Width x Thickness) 240 x 20 300 x 20 400 x 20 400 x 25 400 x 30
Blade Length 360 465 620 620 770
Angle Flange Trim 100 100 100 100 120
Working Height 910 926 954 920 920
Bar Shearing
Round Bar Shear ø40 ø45 ø45 ø50 ø60
Square Bar Shear 38 x 38 45 x 45 45 x 45 50 x 50 60 x 60
Channel Shear (H x B) 125 x 65* 150 x 75* 150 x 75* 150 x 75* 200 x 90*
I Beam Shear (H x B) - 150 x 75* 150 x 75* 150 x 75* 200 x 100*
Working Height 1220 1270 1332 1310 1370
Notching
Rectangular Notcher (W x D x T) 50.8 x 90 x 9 50.8 x 90 x 12 63.5 x 90 x 12 63.5 x 90 x 13 63.5 x 90 x 16
Vee-Notcher (Side x Side x T) 90 x 90 x 10* 90 x 90 x 12* 105 x 105 x 12* 105 x 105 x 13* 105 x 105 x 16*
Working Height910926954920920


Large Vee-Notcher (Side x Side x T) 145 x 145 x 8* 145 x 145 x 10* 145 x 145 x 12* 145 x 145 x 12* 145 x 145 x 12*
Single Vee Press Brake (W x T) 250 x 12* 250 x 12* 250 x 15* 250 x 20* 250 x 20*
Multi Vee Press Brake (W x T) 500 x 5* 500 x 5* 700 x 5* 700 x 5* 700 x 5*
Angle Bending 100 x 100 x 7* 100 x 100 x 7* 100 x 100 x 13* 100 x 100 x 13* 100 x 100 x 13*
Pipe Notchingø100*ø100*ø100*ø100*ø100*
ModelIW-60S
IW-60SD
IW-80S
IW-80SD
IW-100S
IW-100SD
IW-125S
IW-125SD
IW-165SD
Electric Power (HP) 7.5 HP 10 HP 10 HP 15 HP 20 HP
Net Weight (Appr.) (S) 1780 kg 2120 kg 2880 kg 3300 kg -
Net Weight (Appr.) (SD) 2060 kg 2550 kg 3340 kg 3900 kg 5180 kg
Gross Weight (Appr.) (S) 1890 kg 2250 kg 3050 kg 3530 kg -
Gross Weight (Appr.) (SD) 2230 kg 2760 kg 3600 kg 4160 kg 5480 kg
Machine Dimension (Appr.)
(S) (L x W x H)
1700x800x1710 1830x820x1760 2100x860x1810 2170x1030x1850 -
Machine Dimension (Appr.)
(SD) (L x W x H)
2070x800x1710 2220x820x1730 2460x860x1810 2490x1030x1850 2710x1070x2010
Packing Dimension (Appr.)
(S) (L x W x H)
1930x900x1940 2070x940x1960 2350x950x2100 2430x1150x2070 -
Packing Dimension (Appr.)
(SD) (L x W x H)
2290x900x19902450x960x19852700x1000x20602730x1150x21002940x1210x2270

SINGLE CYLINDER SERIES:

ModelIW-45MIW-50AIW-60H
Punching
Punching Force 45 Ton 50 Ton 60 Ton
Punch Capacity ø22 x 15 ø20 x 18 ø28 x 15
(Diameter x Thickness) ø40 x 8 ø40 x 9 ø40 x 11
Throat Depth 175 180 220
Max. Stroke Length 35 42 55
Cycles / Min. (15mm stroke) 31 24 29
Working Height Up to Die 970 840 1000
Angle Shearing
At 90° Shearing 75 x 75 x 6 100 x 100 x 10 100 x 100 x 13
At 45° Miter Shearing 50 x 50 x 6 65 x 65 x 8 75 x 75 x 6
Working Height 1120 850 1236
Flat Shearing
Flat Bar Shear 350 x 8 300 x 12 350 x 15
(Width x Thickness) 180 x 12 200 x 18 210 x 20
Blade Length 360 310 360
Angle Flange Trim 75 100 100
Working Height 970 1150 1006
Bar Shearing
Round Bar Shear ø25 ø32 ø40
Square Bar Shear 25 x 25 30 x 30 38 x 38
Channel Shear - 75 x 40* 100 x 50*
Working Height 1190 880 1260
Notching
Rectangular Notcher (W x D x T) - 50.8 x 90 x 7 50.8 x 90 x 8
Vee-Notcher (Side x Side x T) - 90 x 90 x 8* 90 x 90 x 10*
Working Height-11501006
Single Vee Press Brake (W x T) 160 x 6* 160 x 8* 160 x 8*
Multi Vee Press Brake (W x T) - 250 x 6* -
Angle Bending-65 x 65 x 8*65 x 65 x 8*
ModelIW-45MIW-50AIW-60H
Electric Power (HP) 5 HP 5 HP 7.5 HP
Net Weight (Apr.) 790 kg 1060 kg 1390 kg
Gross Weight (Apr.) 890 kg 1170 kg 1530 kg
Machine Dimension (Apr.) (L x W x H) 1260 x 700 x 1350 1310 x 770 x 1450 1460 x 770 x 1560
Packing Dimension (Apr.) (L x W x H)1530 x 820 x 16301550 x 900 x 17001680 x 900 x 1780

K SERIES:

ModelIW-45KIW-60KIW-60BIW-85KD
Punching
Punching Force 45 Ton 60 Ton 60 Ton 85 Ton
Punch Capacity ø22 x 15 ø22 x 20 ø22 x 20 ø27 x 22
(Diameter x Thickness) ø40 x 8 ø40 x 11 ø40 x 11 ø50 x 12
Throat Depth 165 200 200 410
Max. Stroke Length 30 40 40 100
Cycles / Min. (15mm stroke) 37 34 34 38
Working Height Up to Die 1050 1050 1050 1050
Angle Shearing
Shearing Force 45 Ton 60 Ton 60 Ton 110 Ton
Shearing Cylinder Stroke Length - - - 50
At 90° Shearing 75 x 75 x 6 100 x 100 x 7 100 x 100 x 7 130 x 130 x 12
Working Height 1000 1070 1070 1040
Flat Shearing
Flat Bar Shear 300 x 10 350 x 15 350 x 15 406 x 17
Blade Length 310 360 360 410
Working Height 800 805 805 726
Bar Shearing
Round Bar Shear ø30 ø40 ø40 ø45
Square Bar Shear 25 x 25 38 x 38 38 x 38 45 x 45
Channel Shear (H x B) 75 x 40* 100 x 50* 100 x 50* 150 x 75*
I Beam Shearr (H x B) - - - 150 x 75*
Notching
Rectangular Notcher (W x D x T) 50.8 x 90 x 7 50.8 x 90 x 8 - 63.5 x 90 x 12
Vee-Notcher (Side x Side x T) 90 x 90 x 8* 90 x 90 x 8* - 105 x 105 x 12*
Channel Notching - - - 180~200
Working Height10501050-1050
Large Vee-Notcher (Side x Side x T) - - - 145 x 145 x 10*
Single Vee Press Brake (W x T) 160 x 8* 160 x 8* 160 x 8* 250 x 12*
Multi Vee Press Brake (W x T) 250 x 4* 250 x 6* 300 x 6 500 x 5*
Angle Bending 65 x 65 x 8* 65 x 65 x 8* 65 x 65 x 8* 100 x 100 x 7*
Pipe Notchingø60*ø60*ø60*ø100*
ModelIW-45KIW-60KIW-60BIW-85KD
Electric Power (HP) 5 HP 7.5 HP 7.5 HP 10 HP
Net Weight (Apr.) 870 kg 1160 kg 1360 kg 2720 kg
Gross Weight (Apr.) 970 kg 1310 kg 1510 kg 2920 kg
Machine Dimension (Apr.) 1050 x 760 x 1490 1180 x 760 x 1630 1380 x 760 x 1630 1755 x 1020 x 1865
Packing Dimension (Apr.) 1300 x 880 x 17501460 x 900 x 18801700 x 870 x 19502000 x 1140 x 2120


* : Optional Tooling


Based on low carbon / mild steel material strength of 45kg / mm² tensile. Design and specifications subject to change without notice. A 2-hole overhang die holder and a 2-piece gauging table are provided as standard equipment on all dual cylinder iron workers.

Máy cắt đột liên hợp SUNRISE

TAIWAN COMBITECH - công ty chuyên phân phối Máy cắt đột liên hợp SUNRISE uy tín hàng đầu

Vì sao nên chọn Taiwan Combitech

  • Tư vấn công nghệ.
  • Sản phẩm chất lượng.
  • Dịch vụ chu đáo.
  • Kinh nghiệm


Với kinh nghiệm hơn 30 năm trong ngành máy công cụ và hơn 20 năm xuất khẩu các sản phẩm đến các quốc gia trên thế giới, trong đó có Việt Nam, Taiwan Combitech Co.,ltd cung ứng cho khách hàng những sản phẩm chất lượng cao cùng dịch vụ hậu mãi chu đáo với giá chính thức từ nhà sản xuất.

Để đảm bảo chất lượng của tất cả các sản phẩm cung cấp, chúng tôi xây dựng đội ngũ kỹ sư (inspection team) kiểm tra gắt gao các sản phẩm trước khi xuất khẩu.

Đội ngũ kỹ thuật tại Việt Nam được đào tạo thường xuyên bởi các chuyên gia đến từ Đài Loan nhằm cung ứng cho khách hàng những dịch vụ kỹ thuật sau bán hàng một cách hiệu quả và nhanh chóng nhất. Bộ phận bảo trì đảm bảo việc kiểm tra thường xuyên các sản phẩm đã lắp đặt, hỗ trợ cho người sử dụng trong thao tác và bảo trì thiết bị.


Tags: Máy cắt đột SUNRISE; Máy cắt đột liên hợp SUNRISE; SUNRISE; SUNRISE Iron worker; IW-60S; IW-80S; IW-60SD; IW-80SD; IW-100S; IW-100SD; IW-125SD; IW-165SD; Máy cắt đột đa năng
